게이트 밸브 디스크는 무엇입니까?

이봐! 게이트 밸브 공급 업체로서, 나는 종종 게이트 밸브의 다양한 구성 요소에 대해 물었다. 그리고 "게이트 밸브의 디스크는 무엇입니까?" 글쎄, 바로 뛰어 들어 보자.

게이트 밸브의 디스크는 정확히 무엇입니까?

디스크는 게이트 밸브의 중요한 부분입니다. 밸브를 통해 유체 (물, 오일 또는 가스와 같은)의 흐름을 제어하는 "게이트 키퍼"로 생각하십시오. 밸브 본체 내부에서 위아래로 움직이는 평평하거나 쐐기 모양의 조각입니다. 디스크가 완전히 올라가면 유체가 밸브를 통해 자유롭게 흐를 수 있습니다. 반면에, 완전히 낮아지면 흐름이 완전히 차단됩니다.

디스크 유형

게이트 밸브에는 주로 두 가지 유형의 디스크가 있습니다 : 평행 디스크 및 웨지 - 모양의 디스크.

평행 디스크는 이름에서 알 수 있듯이 서로 평행합니다. 그들은 종종 밸브의 압력 차동이 비교적 낮은 응용 분야에서 사용됩니다. 이 디스크는 압력이 낮은 물 공급 라인과 같이 항상 끄기가 필요한 시스템에서 잘 작동합니다.

웨지 - 모양의 디스크는 테이퍼링됩니다. 밸브가 닫힐 때 더 나은 씰을 제공하도록 설계되었습니다. 쐐기 모양을 사용하면 디스크가 밸브 시트에 꼭 맞도록 유체 흐름에 대해 단단한 장벽을 만듭니다. 이 유형의 디스크는 일반적으로 오일 및 가스 파이프 라인과 같은 고압 응용 분야에서 일반적으로 사용되며, 누출을 방지하는 것이 가장 중요합니다.

디스크의 작동 방식

디스크의 움직임은 밸브 스템으로 제어됩니다. 밸브 휠을 돌리거나 액추에이터를 작동하면 줄기가 위 또는 아래로 이동하여 디스크가 움직입니다. 수동 게이트 밸브에서는 휠을 물리적으로 돌려 밸브를 열거 나 닫습니다. 자동화 된 게이트 밸브에서 전기, 공압 또는 유압이 될 수있는 액추에이터가 귀하를 위해 수행합니다.

디스크가 올라 가면 밸브에 개구부가 생겨 유체가 통과 할 수 있습니다. 개구부의 크기는 디스크가 얼마나 멀리 상승하는지에 따라 다릅니다. 디스크가 완전히 열리면 밸브는 저항 최소 저항으로 흐름 경로를 통해 직선을 제공하므로 유량이 높은 유량이 필요한 응용 분야에 적합합니다.

반대로, 디스크가 낮아지면 흐름이 완전히 차단 될 때까지 개구부가 점차적으로 줄어 듭니다. 디스크의 적절한 좌석은 잘 셧다운하기 위해 필수적입니다. 디스크가 올바르게 장착되지 않으면 누출로 이어질 수 있으며, 이는 특히 중요한 응용 분야에서 큰 문제가 될 수 있습니다.

디스크에 사용되는 재료

디스크의 재료 선택은 유체 유형, 작동 온도 및 압력과 같은 여러 요인에 따라 다릅니다. 일반적인 재료에는 스테인레스 스틸, 주철 및 황동이 포함됩니다.

스테인레스 스틸 디스크는 부식 - 내성이기 때문에 인기가 있습니다. 그들은 가혹한 환경을 견딜 수 있으며 화학 물질이나 해수와 같은 부식성 유체와 관련된 응용에 적합합니다. 예를 들어, 해수가 가공되는 담수화 공장에서는 스테인레스 스틸 디스크가 밸브의 수명을 보장하기위한 훌륭한 선택이 될 것입니다.

주철 디스크는 더 저렴하며 주거용 급수 시스템과 같은 저압 응용 분야에서 종종 사용됩니다. 그것들은 강력하고 내구성이 뛰어나지 만 부식성 조건에 적합하지 않을 수 있습니다.

황동 디스크는 가공 가능성과 부식에 대한 저항성으로 유명합니다. 이들은 경제성과 성능의 조합이 필요한 배관 애플리케이션을 위해 소규모 게이트 밸브에서 일반적으로 사용됩니다.

품질 디스크의 중요성

게이트 밸브 공급 업체로서 게이트 밸브에 고품질 디스크를 갖는 것의 중요성을 충분히 강조 할 수 없습니다. 우물 디스크는 신뢰할 수있는 작동, 타이트한 종료 및 긴 서비스 수명을 보장합니다. 품질이 낮은 디스크를 사용하는 경우 빠르게 마모되어 유지 보수와 교체가 자주 발생할 수 있습니다. 이것은 비용이 많이들뿐만 아니라 운영에서 가동 중지 시간을 유발할 수 있습니다.

예를 들어, 산업 환경에서 게이트 밸브의 잘못된 디스크는 생산 지연, 비용 증가 및 안전 위험까지 초래할 수 있습니다. 그렇기 때문에 고품질 재료로 만들어지고 엄격한 표준으로 제조 된 디스크가있는 게이트 밸브를 선택하는 것이 필수적입니다.

관련 제품

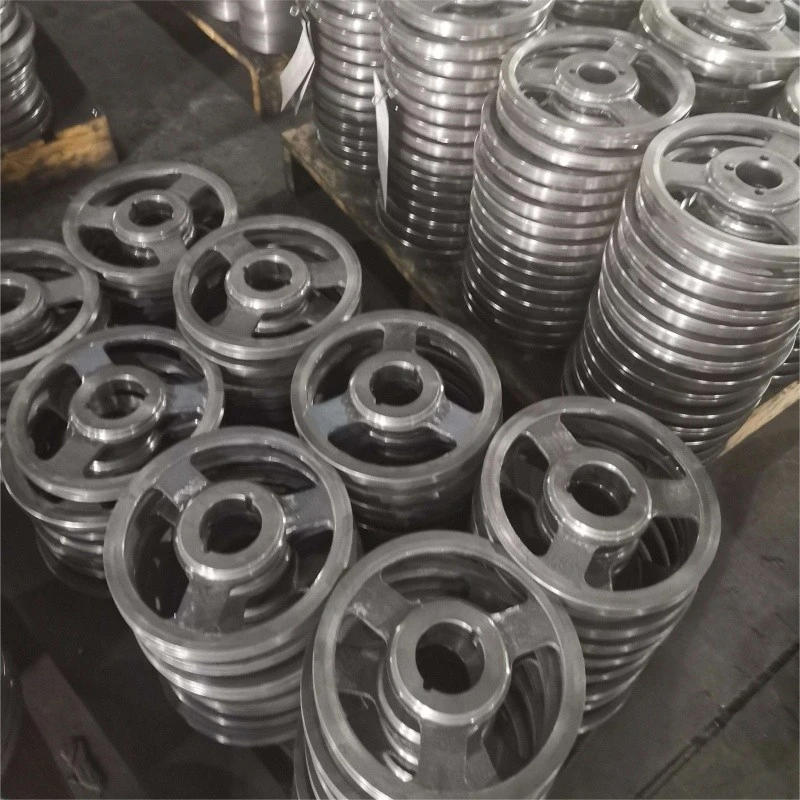

다른 산업 구성 요소 시장에 있다면 훌륭한 제품도 제공합니다. 우리를 확인하십시오산업 v 그루브 풀리다양한 산업 응용 분야에서 효율적인 전력 전송을 위해 설계되었습니다. 우리도 가지고 있습니다스테인리스 강관 피팅 팔꿈치 304, 파이프를 부식 - 내성 방식으로 각도로 연결하는 데 적합합니다. 그리고 당신이 정밀도가 필요하다면 - 만든 부품, 우리CNC 회전 부품최고입니다 - 노치.

연결합시다

게이트 밸브 구매에 관심이 있거나 디스크 또는 기타 구성 요소에 대해 궁금한 점이 있으면 주저하지 말고 연락하십시오. 우리는 특정 요구에 맞는 솔루션을 찾도록 도와 드리겠습니다. 소규모 사업이든 대규모 산업 운영이든, 우리는 귀하의 요구 사항을 충족시킬 고품질의 게이트 밸브를 제공 할 수 있습니다.

참조

• Butterworth -Heinemann의 "밸브 핸드북 : 원칙 및 응용 프로그램"
• "산업 밸브 : 선택, 사양 및 설치"의 McGraw -Hill Professional
